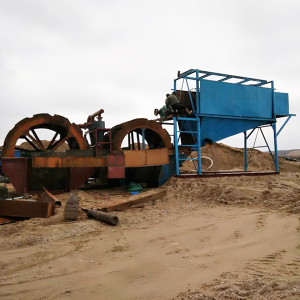

筛沙水洗设备设计方案

　　青州力朗机械制造有限公司以客户满意为宗旨，本着“优惠的价格、周到的服务、稳定的产品质量”的原则为客户服务。在筛沙水洗设备销售前，业务人员将根据您的需要、砂源质量的稳定性和现场的实际情况，为您设计合理可行的生产线解决方案，并按严格的质量监督体系进行产品验收，并有综合周到的售后服务，可为您现场培训技术人员。

　　一、料斗7立方

　　用料：平板6mm，6#角钢与14#、10#槽钢结合使用

　　二、筛子

　　滚筛长度1.8米，材料用12#、16#钢筋，配用动力电机5.5kw-4一台

　　三、洗砂机

　　水洗轮 水洗槽外型尺寸：（长宽高mm）3200 X 1500 X 1400

　　水洗轮外型尺寸： 直径：2500 mm 宽度：1200mm

　　材料：8mm普板 配套减速装置：QZ400减速机一台,16型船用减速机一台

　　四、破碎机

　　锤式破碎机1000*1000，配用动力电机90kw-4一台

　　五、筛沙水洗设备传动方式

　　三角带传动 配套动力：5.5 kw 沙子输送机 输送长； 8000 mm

　　配套输送带：800 mm 配套减速机：ZQ250型 减速机速比：10.35：1

　　传动方式：传动轴传动 配套动力：7.5 kw

　　六、供水系统

　　7.5kw污水泵两台，加管道（客户自备）

　　七、供电系统

　　软启动柜，控制箱各一台

　　在使用筛沙水洗设备的过程中：

　　1．原料大于180MM需加鄂式破碎机和振动给料机。

　　2．如果石料比较干净或对于成品砂子要求不是格外严格的话，可省去洗砂设备环节。

　　3．根据客户要求不同及制砂场地等因素设备生产工艺会有不同。

　　4. 本方案仅供参考，具体方案面谈。
